氨冷序制冷系統原理圖

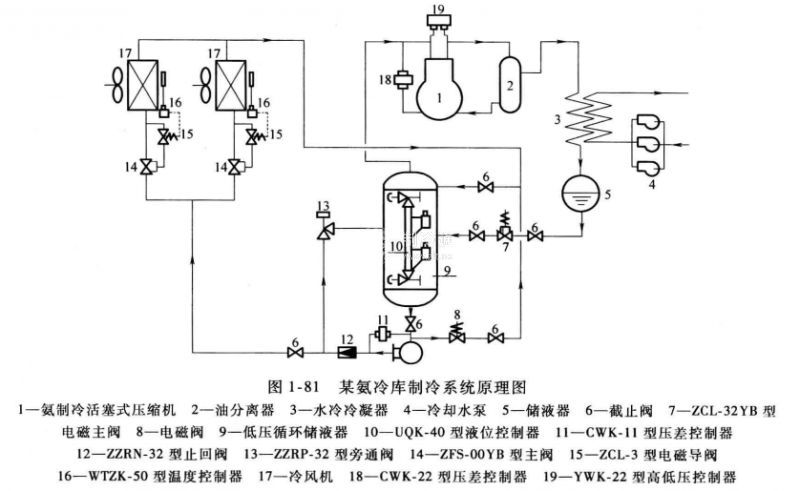

圖1-81所示為某氨冷庫制冷系統原理圖，該系統分為吸排氣與回油回路(壓縮機與油分離器)、冷凝與儲液回路(水冷冷凝器、冷卻水泵和儲液器)、氨泵供液回路(低壓循環儲液器、氨泵和各種控制器)和蒸發回路(冷風機、溫度控制器和控制閥門)。系統中制冷劑循環如圖1-81所示。

制冷系統工況指示和故障報警電路

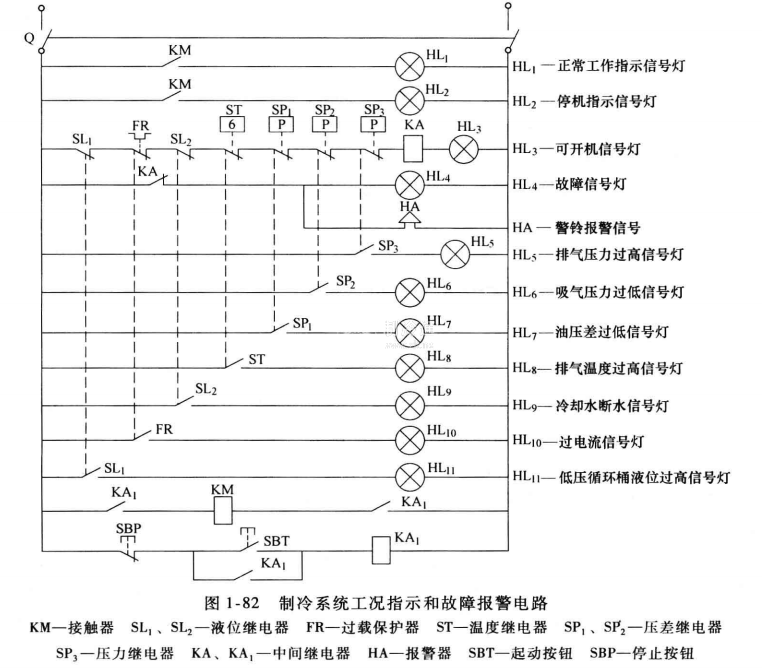

圖1-82所示為制冷系統工況指示和故障報警電路。該電路反映系統工作狀況，進行事故報警，并指示故障原因。

主電路控制接觸器KM的一個常開觸點與正常工作指示信號燈HL,串聯，一個常開觸點與停機指示信號燈HI2串聯。各項保護元件的一個常閉觸點串聯起來控制一個中間繼電器KA, KA的一個常開觸點與主電路控制接觸器KM串聯，實現自動保護;KA的一個常閉觸點控制故障信號燈HL,。各保護元件的一個常開觸點分別與相應的信號燈HL5一HL11串聯。

合上電源總開關Q，停機信號燈HL2亮，當各項參數都正常時，中間繼電器KA得電后常開觸點吸合，使開機信一號燈H L3亮。按下起動按鈕SBT，中間繼電器KA1得電后吸合自鎖，主電路控制接觸器KM得電吸合，其常開觸點閉合，工作信號燈HL1亮，KM的常閉觸點斷開，停機信號燈H L2滅。當任何一項參數達到危險值時，中間繼電器KA失電釋放，可開機信號燈HL4滅，故障信號燈HL4亮，同時警鈴報警，相應的指示信號燈亮，KM線圈失電，壓縮機停機。
