垂直供液盤管

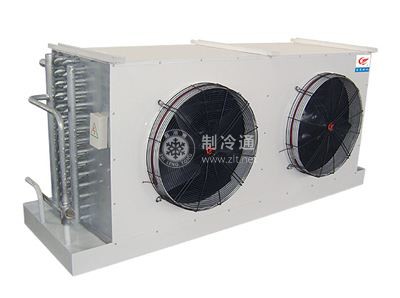

在設計泵供液的冷風機時，美國的制造商和歐洲的制造商采用不同的方式。歐洲通常采用水平集管分配制冷劑,美國的制造商采用垂直集管，在垂直集管的每個回路接口開節流孔。垂直集管上的節流孔尺寸根據集管高度的不同而不同。

垂直集管通常用于速凍隧道中，可以使進風口的翅片表面結霜更均勻。

重力供液盤管

此類盤管的設計類同于泵供液盤管。保持低的壓力降是非常重要的。因?yàn)橹评鋭┑难h(huán)動力僅僅依靠液態制冷劑的靜壓，因此每個回路出口端的制冷劑流速應該保持在6m/s以下。蒸發盤管的制冷劑液體大約占盤管高度的80%。
