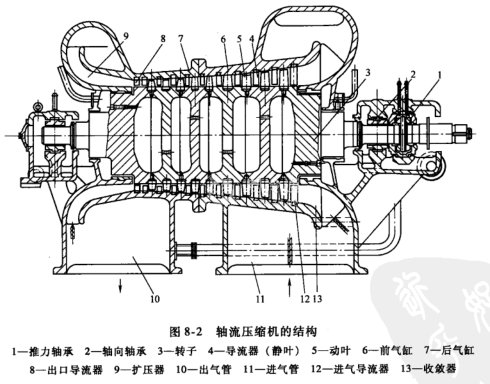

軸流壓縮機的結構如圖8-2所示。

軸流壓縮機的主要零部件作用如下：

1）轉子。

軸流壓縮機通過轉子上的動葉把機械能變為壓力能。轉子是高速旋轉的部件，要求其要有足夠的強度和剛度，結構要緊湊，轉速應避開臨界轉速。

2）機殼。常采用鑄鐵或鑄鋼件，一般為鑄造，也有焊接或焊鑄結合的。其優點是不易變形，吸收噪聲效果好。氣缸常采用水平剖分、單缸或雙缸結構。對于雙缸結構，固定靜葉的機殼由內缸（葉片承缸）和外缸兩個缸組成。

3）葉片。葉片應有足夠的強度安全余量，防止振動疲勞斷裂。材料要求防腐防銹，加工型線精確。葉片有動葉和靜葉之分。動葉又稱工作輪葉片，是由裝在轉盤上均布的動葉片組成，其作用是將轉子上的旋轉機械功傳給氣體，以增加氣體的壓力能和動能；靜葉又稱導流器，位于動葉后均勻固定在氣缸上，其作用是將動葉中流出的其他動能轉化為壓力能，還可以使氣流在進人下一級動葉前有一定的速度和方向。靜葉有可調和不可調兩種。使用可調靜葉可擴大穩定工況區，減少起動功率。靜葉的調節機構是在運行中借助于中間缸體的往復運動，帶動靜葉支桿上的曲柄滑塊繞支桿中心轉動，以改變靜葉片安裝角度。每一列動葉和其后面的靜葉組合稱為一級。

4）其他。轉子中間段的兩側可作為平衡盤，平衡轉子動葉片上所承受的指向吸氣側的軸向椎力。密封結構可根據被壓縮介質要求而定。

軸承常采用滑動軸承，推力軸承用以承受剩余的軸向推力。若采用剛性聯軸器，又是汽輪機驅動，壓縮機可不設推力軸承，軸系的軸向推力可由汽輪機上的推力軸承承受。

壓縮機本體重量支撐在支座上，軸承座下端面有縱向鍵導向，軸向定位點宜選在功率輸人端。
