三、對稱平衡型結構

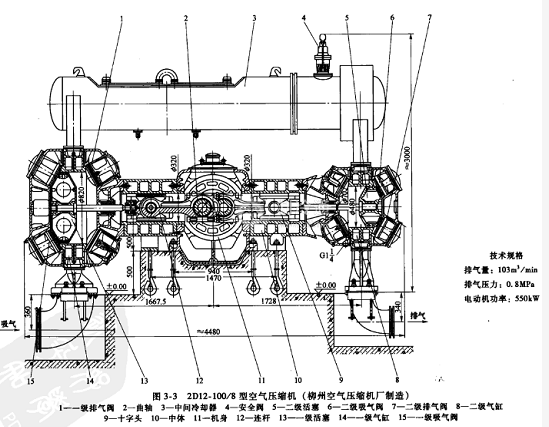

對稱平衡型壓縮機的氣缸作水平布置，并分布在曲軸兩側。兩立軸承間相對兩列氣缸的曲柄錯角為180°，如圖3-3所示。

對稱平衡型結構除了具有臥式結構的優點外，還有以下優點：

①運動部件往復慣性力（一階和二階慣性力）可以完全平衡，慣性力矩也很小，機器轉速可以大大提高，使機器尺寸和重量均可減小。

②由于相對兩列活塞力方向相反、能互相抵消，改善了主軸頸受力情況，減小了主軸頸和主軸承間的磨損。

③可以采用較多列數。

在大型壓縮機中，·對稱平衡型壓縮機仍處于較重要的地位，并且隨著石油化工等生產設備的大型化而向大型發展。但由于活塞壓縮機結構的笨重和自身的振動，限制了其向更大容量的發展。目前，在不少高壓使用范圍內，對稱平衡型壓縮機仍是一種主要的形式。
