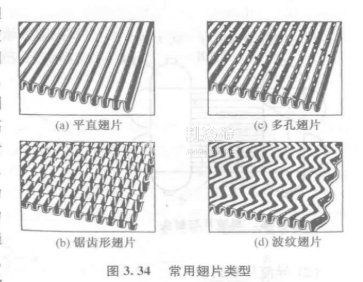

①平直翅片又稱光滑翅片，是最基本的一種翅片，圖3.34（a）所示為其中的一種。它可由薄金屬片滾軋（或沖壓）而成。平直翅片的特點是有很長的帶光滑壁的長方形翅片，當流體在由此形成的流道中流動時，其傳熱特性和流動特性與流體在長的圓管中的傳熱和流動特性相似。這種翅片的主要作用是擴大傳熱面，但對于促進流體湍動的作用很少，相對于其他翅片，它的特點是換熱系數和阻力系數都比較小，所以宜用于要求較小的流體阻力而其自身傳熱性能又較好（如液側或發生相變）的場合。此外，翅片的強度要高于其他類型的翅片

故在高壓板翅式換熱器中用得較多

②鋸齒形翅片它可以看作平直翅片被切成許多短小的片段，相互錯開一定的間隔而形成的間斷式翅片（圖3.34（b）），這種翅片對促進流體的湍動，破壞熱邊界層十分有效。在壓力損失相同的條件下，它的傳熱系數要比平直翅片高30%以上，故有“高效能翅片”之稱。鋸齒形翅片傳熱性能隨翅片切開長度而變化切開長度越短，其傳熱性能越好，但壓力降增加，在傳熱量相同的條件下，其壓力損失比相應的平直翅片小。該種翅片普遍用于需要強化傳熱（尤其是氣側）的場合

③多孔翅片它是在平直翅片上沖

出許多圓孔或方孔而成的（圖3.34（c））。多孔翅片開孔率一股在5%一16之間，孔徑與孔距無一定關系，孔的排列有長方形、平行四邊形和正三角形三種，我國目前采用的多孔翅片，孔徑為2.15、1.7，孔距為6.5mm、3.25mm，正三角形排列。翅片上的孔使傳熱邊界層不斷破裂、更新，提高了傳熱效率。它在雷諾數比較大的范圍內（10一10）具有比平直翅片高的換熱系數，但在高雷諾數范圍會出現噪音和振動。翅片上開孔能使流體在翅片中分布更加均勻，這對于流體中雜質顆粒的沖刷排除是有利的。多孔翅片主要用于導流片及流體中夾雜顆?；蛳嘧儞Q熱的場合

④波紋翅片它的結構示于圖3.34（d）上。它是在平直翅片上壓成一定的波形（如人字形，所以又稱人字形翅片），使得流體在彎曲流道中不斷改變流動方向，以促進流體的湍動，分離或破壞熱邊界層。其效果相當于翅片的折斷，波紋愈密，波幅愈大，其傳熱性能就愈好我國常用的翅片有平直、多孔和鋸齒形翅片三種，并用漢語拼音符號和數字統一表示翅片的型式與兒何參數。如65P?2103，則表示PZ一平直翅片，656.5mm翅高，

21一2.1mm節距，030.3mm翅厚.。如是多孔形，則為DK，鋸齒形則為JC，幾何參數表示法相同
