水冷式真空管吸附集熱器該吸附集熱器為同心筒狀，最外層為玻璃管，第二層可為玻璃管，也可為涂有選擇性涂層的導熱良好的材料，中間通有冷卻水管，拎卻水管和內簡間為采用裝填或燒結工藝制成的吸附劑層，吸附劑的自然孔間隙為傳質通道。玻璃管和內簡之間抽其空。玻璃管既可以讓可見光通過，又可以防止內部長波輻射，起到較好的保溫作用。真空可以防止吸附層外簡壁與玻璃之間的對流熱損失。冷卻水管在吸附過程中通水帶走吸附熱，成為溫水供用戶使用。整個吸附筒安裝在一光反射表面上方。若干吸附簡通過集箱相連可組成吸附器。整個工藝與加工真空管集熱器類似，只不過需在管內裝填吸附劑。只要結構參數和吸附劑用量選擇適當，就可保證較高的集熱和解吸溫度，可使集熱效率、制冷劑循環量進一步提高，從而改善系統性能。

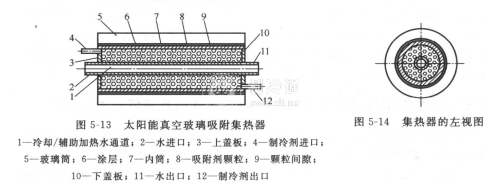

如圖5-13所示，從裝置中央穿過的為冷卻/輔助加熱水通道1,2為水進口，11為水出口，進出口處均加工螺紋以便于和閥門及其他管道連接。當需冷卻吸附床時，則在管道內通水，當吸附劑解吸時，管道內排空（不通水），若太陽輻射熱不足則往管道內通由輔助熱源加熱的熱水幫助解吸。3和10分別為吸附集熱簡的上下蓋板。4為制冷劑進口，12為制拎劑出口。

吸附集熱器的安裝要求一定的傾斜角，這種布置有利于制冷劑蒸氣的流動。

5為外部透明玻璃簡，7為裝填吸附劑的內筒；6為涂在7外表面的選擇性涂層，可以起到增加吸收率的效果：8為吸附劑顆粒，9為顆粒間隙，起到傳質通道的作用。

實際應用時，將多根真空玻璃管通過水聯箱、制冷劑聯箱等連成一體，再和冷凝器、蒸發器等部件相連構成太陽能固體吸附制冷/空調系統1們。

圖5-14所示為集熱器的左視圖。
