是減少不必要的冷量損失，提高運(yùn)轉(zhuǎn)的經(jīng)濟(jì)性。同時(shí)，熱絕緣層可使其外表面溫度高于環(huán)境空氣的露點(diǎn)，防止表面出現(xiàn)凝結(jié)水甚至結(jié)霜的現(xiàn)象。

熱絕緣的方法是敷設(shè)熱絕緣材料。比較理想的熱絕緣材料應(yīng)符合如下要求：

熱導(dǎo)率小，抗?jié)裥约澳突鹦詮?qiáng)，不易霉?fàn)€并能避免蟲(chóng)蛀鼠咬，機(jī)械強(qiáng)度高，經(jīng)久耐用，便于加工和施工等。

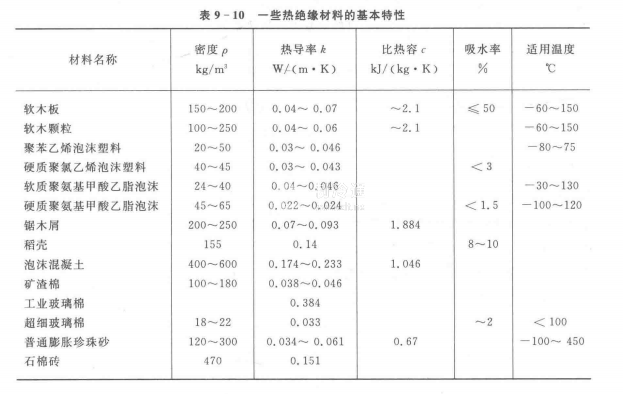

可用于制冷裝置的絕熱材料很多，按其組織結(jié)構(gòu)分為纖維材料、多孔性材料及顆粒狀材料；按其性質(zhì)分為有機(jī)質(zhì)材料及礦物質(zhì)材料等。表9-10給出了一些常用絕緣材料的基本特性。一般說(shuō)來(lái)，有機(jī)質(zhì)絕緣材料的優(yōu)點(diǎn)是密度小（一般在300kg/以下），熱導(dǎo)率小（一般在

0.1W/（m·K）以下），易于獲得和易于加工：其缺點(diǎn)是易受潮、易燃，易被霉菌腐蝕，而且耐久性較差。礦物質(zhì)材料則相反，其優(yōu)點(diǎn)是機(jī)械強(qiáng)度大、經(jīng)久耐用、不易被霉菌腐蝕，缺點(diǎn)是比重和熱導(dǎo)率都比較大。

絕熱材料通常制成板材或管殼形材料。在設(shè)備和管道上敷設(shè)絕熱層時(shí)，可用制成的管殼型材，也可將板材割成所需要的形狀使用。在包扎絕熱材料前，應(yīng)預(yù)先清洗容器及管道表面上的鐵銹、污垢和油脂，再涂上一層瀝青或紅丹漆，形成防銹層。然后敷設(shè)絕熱材料，此時(shí)應(yīng)將扇形板或管殼浸以熱的瀝青，砌敷在設(shè)備上。砌敷時(shí)應(yīng)錯(cuò)縫排列，并在接縫處填以瑪碲脂。第一層砌好后涂熱瀝青，再以同樣方法砌敷第二層、第三層，直到達(dá)到所要求的厚度為止。絕熱層外還需敷設(shè)防潮層，防止空氣中的水分滲入。通常用作防潮層的材料有瀝青碼碲脂夾玻璃布、瀝青油氈及塑料薄膜等。在防潮層外再用金屬絲網(wǎng)或玻璃絲布包扎，并涂一層石棉水泥，作為保護(hù)層。然后在保護(hù)層外涂上規(guī)定的顏色，以資區(qū)別。

對(duì)于硬質(zhì)聚氨基甲酸乙脂泡沫塑料（簡(jiǎn)稱(chēng)聚氨脂泡沫塑料），可用現(xiàn)場(chǎng)發(fā)泡的方法形成冷庫(kù)、設(shè)備或管道的隔熱層。
