（1）無(wú)色液體，有成味，無(wú)毒，加入路酸鋰后溶液呈流黃色。

（2）溴化鋰在水中的溶解度隨溫度的降低而降低，如圖7一1所示。圖中的曲線為結(jié)晶線，曲線上的點(diǎn)表示溶液處于飽和狀態(tài)，它的左上方表示有固體溴化鋰結(jié)品析出，右下方表示溶液中沒(méi)有結(jié)晶。溶解度是指飽和液體中所含溴化鋰無(wú)水化合物的質(zhì)量分?jǐn)?shù)。

由圖中曲線可知，溴化鋰的質(zhì)量分?jǐn)?shù)不宜超過(guò)66%，否則溶液溫度降低時(shí)有結(jié)品析出，破壞制冷機(jī)的正常運(yùn)行。

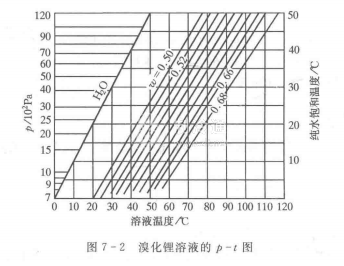

（3）有強(qiáng)烈的吸濕性。液體與蒸氣之間的平衡屬于動(dòng)平衡，此時(shí)分子穿過(guò)液體表面到蒸氣中去的速事等于分子從蒸氣中回到液體內(nèi)的速率。因?yàn)榘幕嚾芤褐袖寤嚪肿訉?duì)水分子的吸引力比水分子之間的吸引力強(qiáng)，也因?yàn)樵趩挝灰后w容積內(nèi)溴化鋰分子的存在面使水分子的數(shù)日減少，所以在相同溫度的條件下，液面上單位蒸氣容積內(nèi)水分子的數(shù)目比純水表面上水分子數(shù)目少。由于溴化鋰的沸點(diǎn)很高，在使用的溫度范圍內(nèi)不會(huì)揮發(fā)，因此和溶液處于平衡狀態(tài)的蒸氣總壓力等于水蒸氣的壓力，從面可知溫度相等時(shí)：溴化鋰溶液液而上的水蒸氣分壓力小于純水的飽和蒸氣壓力，且濃度愈高或溫度愈低時(shí)水蒸氣的分壓力愈低。圖7一2表示溴化捏溶液的溫度，溴化鋰的質(zhì)量分?jǐn)?shù)與壓力之間的關(guān)系。由圖可知，當(dāng)w為50%，溫度為25℃時(shí)，飽和蒸氣壓力為0.85kPa，而水在同樣溫度下的飽和蒸氣壓力為3.167kPa。如果水的飽和蒸氣壓力大于0.85kPa，例如壓力為1kPa（相當(dāng)于飽和溫度為7℃）時(shí)，上述溴化鋰溶液就具有吸收它的能力，也就是說(shuō)溴化鋰水溶液具有吸收溫度比它低的水蒸氣的能力，這一點(diǎn)正是溴化鋰吸收式制冷機(jī)的機(jī)理之一，同理，如果壓力相同，溶液的飽和福度一定大于水的飽和溫度，由溶液中產(chǎn)生的水蒸氣總是處于過(guò)熱狀態(tài)。

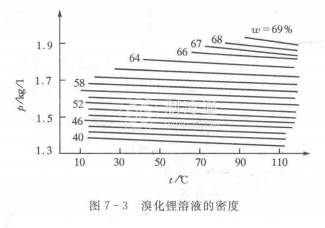

（4）密度比水大，并隨溶液的濃度和溫度而變，如圖7一3所示。

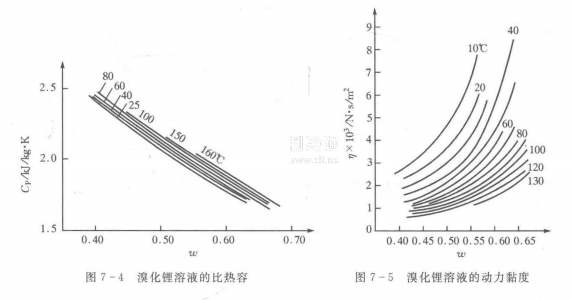

（5）比熱容較小，如圖7-4所示。當(dāng)溫度為150℃，w為55%時(shí)，其比熱容約為2kJ/（kg·K），這意味著發(fā)生過(guò)程中加給溶液的熱量比較少，再加上水的蒸發(fā)汽化熱比較大這一特點(diǎn)，使機(jī)組其有較高的性能系數(shù)

（6）黏度較大。圖7-5示出溴化鋰溶液的動(dòng)力黏度隨溴化恒的質(zhì)量分?jǐn)?shù)和溫度的變化關(guān)系，例如w為60%，溫度為40℃時(shí)，其黏度為6.004×10N·s/㎡（6.12×10-kg·s/㎡），面水在40℃時(shí)姑度為6.53×10N·s/㎡（6.66×10kg·s/㎡），

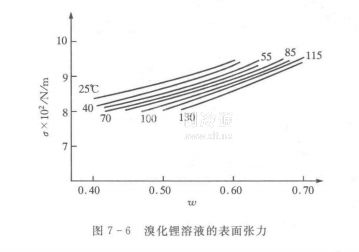

（7）表而張力較大，圖7-6示出溴化鋰溶液的表面張力隨溴化鋰的質(zhì)量分?jǐn)?shù)和溫度的變化關(guān)系。例如w為60%，溫度為40℃時(shí)，表面張力為6.96×10N/m.

（8》溴化鋰水溶液的導(dǎo)熱系數(shù)隨田之增大面降低，隨溫度的升高而增大。

（9》對(duì)黑色金屬和紫銅等材料有強(qiáng)烈的腐蝕性，有空氣存在時(shí)更為嚴(yán)重。因腐蝕面產(chǎn)生的不凝性氣體對(duì)裝置的制冷量影響很大。
