與所有制冷機組一樣，氨吸收式制冷機組中，空氣等不凝性氣體混入后，也會影響正常操作，使蒸發壓力升高、冷凝壓力升高，制冷量下降，必須予以排除。

此外，氨吸收式制冷機組在開車前充氨、充配溶液時，也需要先將機組抽成一定的真空，以便進液、進氨，配制氨水。

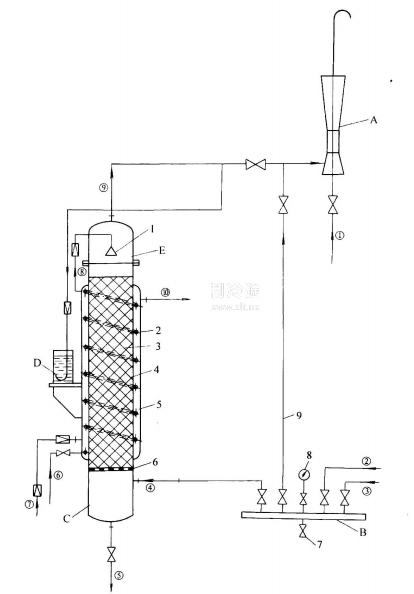

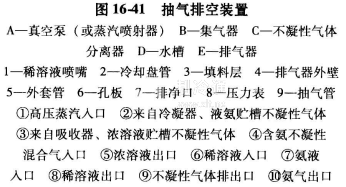

圖16-41是目前常用的抽氣排空裝置的系統圖。不凝性氣體分離器C實質上是一個帶有氨蒸發冷卻夾套的小型氨水吸收器，含有氨氣的不凝性混合氣體自下部④進入，通過內筒的填料層3上升，其中氨氣被冷卻后的稀溶液噴淋吸收，濃溶液自下部排至濃溶液貯槽，不凝性氣體則從頂部⑨排出。若其中壓力高于大氣壓時，可直接排至水槽D;若處于真空狀態時，則由蒸汽噴射器A(或真空泵)抽出至大氣。外套管5內，用液氨節流蒸發來冷卻稀溶液并帶走吸收熱和氨氣至吸收器。來自冷凝器、液氨貯槽(高壓側)和吸收器、濃溶液貯槽(低壓側)等的不凝性氣體，匯集于集氣器B，并可分別進入不凝性氣體分離器C處理。當開機前，需對整個機組抽真空時，可通過集氣器B至真空泵的抽氣管9進行抽空，以便檢漏和進料。
