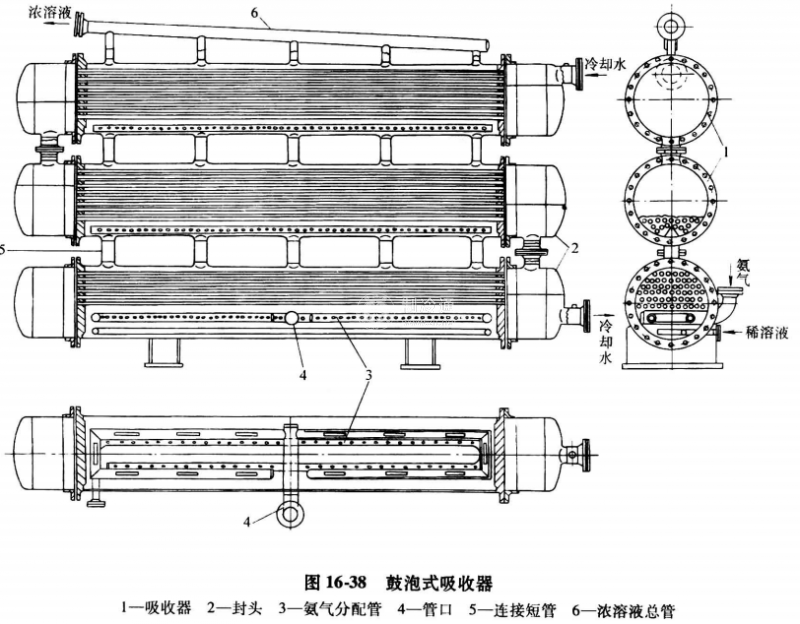

圖16-38是重疊安裝的殼管型授沒鼓泡式吸收器。吸收器本體構造類似于殼管型蒸發器和冷凝器。

吸收器封頭2上裝有隔板，使冷卻水多次流經管內，提高水速。氨氣從最下面吸收器的管口4進入，并由氨氣分配管3均勻地通到溶液中。稀溶液也從下面吸收器的管口進入。氨氣和溶液從下到上通過重疊的吸收器，完成吸收過程，濃溶液經總管6排出。氨氣經分配管及孔眼，使溶液鼓泡，促進溶液的吸收。
