雙效蒸汽型溴化鋰吸收式冷水機組的主要部件，是在單效機組的基礎上加設高壓發生器、高溫溶液換熱器和凝水換熱器等部件而成，其中序號1~8為機組的八個主要換熱器，通常為管殼式結構。

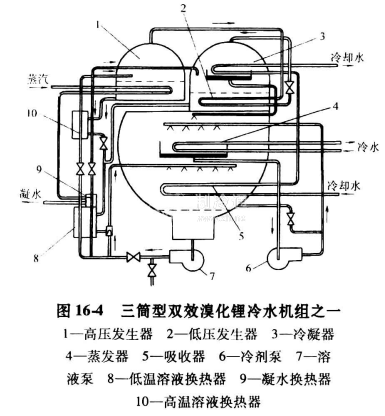

圖16-4為一種并聯溶液流程的三筒型雙效溴化鋰冷水機組。在左上方的筒體內單獨布置高壓發生器1;右上方的筒體內，上下布置低壓發生器2和冷凝器3;在下方的筒體內，上下布置蒸發器4和吸收器5。高壓發生器和低壓發生器采用沉浸式結構，蒸發器和吸收器采用噴淋式結構。溶液按并聯流程流動，即從吸收器5流出的稀溶液，由溶液泵7分別經低溫和高溫溶液換熱器或凝水換熱器回熱后，同時送入高、低壓發生器。稀溶液在高、低壓發生器加熱濃縮后，成為濃溶液，進入吸收器管簇上噴淋，吸收來自蒸發器的冷劑蒸汽。機組采用兩臺屏蔽泵:冷劑泵6使冷劑水在蒸發器中循環噴淋;溶液泵7將稀溶液送入高、低壓發生器，還用于引射濃溶液和稀溶液混合后成為中間溶液，在吸收器內循環噴淋。冷卻水按串聯回路流動，即先進吸收器，后進入冷凝器。

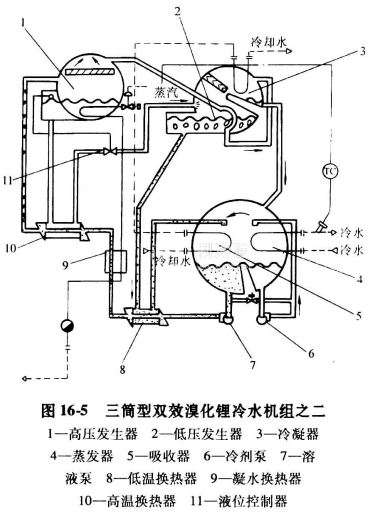

圖16-5是一種串聯溶液流程的三筒型雙效溴化鋰冷水機組。高壓發生器1單獨一個筒;低壓發生器2和冷凝器3合為一個筒，上下布置在機組的上方;吸收器5和蒸發器4合為一個筒，左右布置在機組的下方。高壓發生器和低壓發生器都采用沉浸式結構。蒸發器和吸收器采用噴淋式結構。在高壓發生器中，裝有浮球式液位控制器，通過高壓發生器中液位的變化，控制高壓發生器通過高溫換熱器送至低壓發生器的溶液量，以穩定高壓發生器中的液位。濃溶液在吸收器中直接噴淋。機組采用兩只屏蔽泵:冷劑泵6用于蒸發器的噴淋循環;溶液泵7將稀溶液送入高壓發生器。冷卻水按串聯回路流動，即先進吸收器，后經冷凝器流出。
