1)溶液的質量分數。在常壓下，因為稀溶液中氣的溶解度要比濃溶液大，隨著溴化鋰溶液質量分數的減小，腐蝕加劇。在真空狀態的低壓下，因為氧的含量極少，金屬材料的腐蝕率與溶液的質量分數幾乎沒有什么關系。

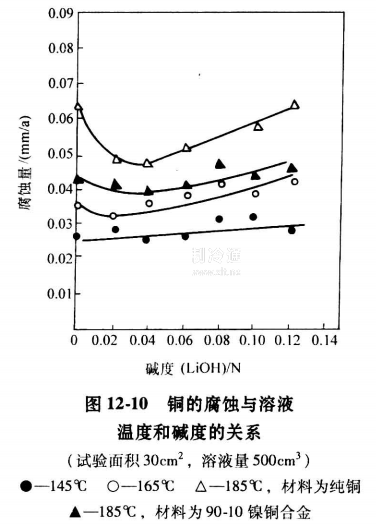

2)溶液的溫度。由圖12-9和圖12-10可知，在不含緩蝕劑的溶液中，碳鋼、純銅和鎳銅合金的腐蝕率，都隨著溫度的升高而增大。當溫度低于165℃時，溶液溫度對腐蝕的影響不大;當溫度超過165℃時，無論是碳鋼或純銅，腐蝕率急劇增大。
3)溶液的堿度。溴化鋰溶液的堿度一般可用pH值或氫氧化鋰(LiOH)的當量濃度來表示。pH值小于7時，溶液呈酸性，對金屬材料的腐蝕十分嚴重。當溴化鋰溶液的pH值處于8.0~10.2范圍內時，即相應的氫氧化鋰當量濃度為0.007~0. 04N時，隨著堿度的增大，碳鋼和純銅的腐蝕率減小。但堿度也不宜過大，否則腐蝕反而加劇。試驗表明，溴化鋰溶液的堿度在pH值為9.5~10.3的范圍(相應的氫氧化鋰當量濃度為0.02~0.04N)內，對金屬材料的緩蝕較為有利。
