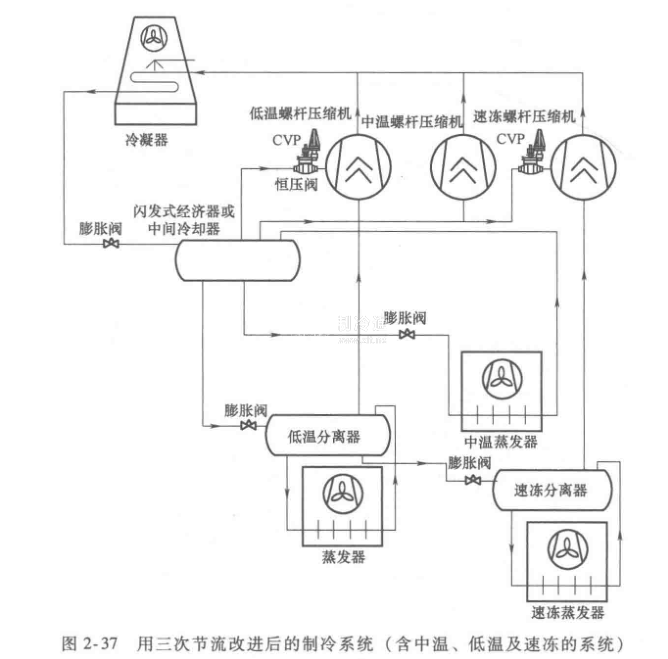

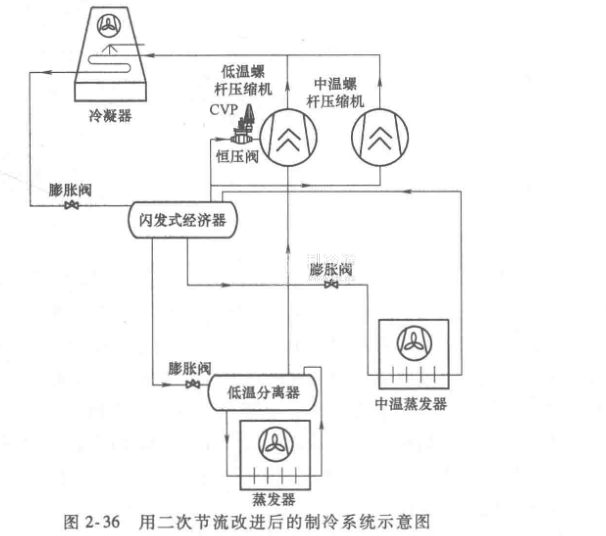

如果該系統需要增加一套速凍系統，那么在圖2-36的基礎上經過優化變?yōu)閳D2-37所示的制冷系統。

    這是一個三次節流系統。為什么要采用三次節流呢?如果速凍系統直接從經濟器供液，由于速凍系統的蒸發壓力低于凍結物系統的蒸發壓力，同時由于壓差的問題會導致凍結物系統的供液不足。三次節流在歐美國家的制冷系統會經常使用，而在國內這種系統會增加更多的容器來實現，這樣除了增加初投資外，也降低了制冷循環的效率(注：系統中的速凍螺桿壓縮機可以是帶經濟器的單級螺桿壓縮機，也可以是雙級配打的螺桿壓縮機）。
