板式換熱器的型式主要有框架式(可拆卸式)和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。

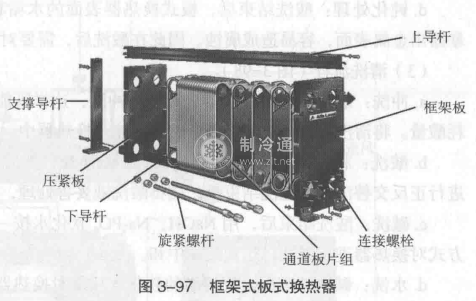

框架式板式換熱器(圖3一97)主要由框架和板片兩大部分組成。板片由各種材料制成的

薄板用各種不同形式的模具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

釬焊式板式換熱器的結構與框架式板式換熱器類似，只是板片疊加后不用壓板、螺栓夾緊而用釬焊的方式連接。

板式換熱器由于其結構的特殊性，一般采用化學清洗法。利用清洗劑的如下原理去除污垢。

溶解作用:酸溶液容易與鈣、鎂碳酸鹽水垢發生反應.生成易溶化合物，使水垢溶解。

剝離作用:酸溶液能溶解金屬表面的氧化物，破壞與水垢的結合，使附著在金屬氧化物表面的水垢剝離并脫落下來。

氣掀作用:酸溶液與碳酸鹽水垢發生反應后，產生大量的CO2，CO2氣體在溢出過程中對于難溶或溶解較慢的水垢層具有一定的掀動力，使水垢從換熱器表面脫落下來。

疏松作用:由于鈣、鎂碳酸鹽和鐵的氧化物在酸溶液中溶解，殘留的水垢會變得疏松，易于被流動的酸溶液沖刷下來。
