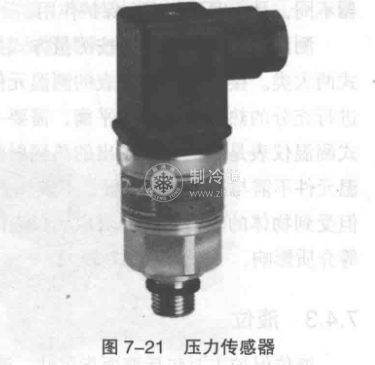

壓力傳感器是將壓力信號轉換為電信號，通過顯示儀表顯示或輸入控制系統，控制機構根據程序以及設定值采取相應的動作(圖7-21)。

    按照工作原理，壓力傳感器可分為電位器式壓力傳感器、電阻式壓力傳感器、應變式壓力傳感器、壓阻式壓力傳感器、霍爾式壓力傳感器等幾類，通過一些物理量隨壓力的變化特性測量壓力并將其轉換為電信號。如電位器式壓力傳感器是利用被側壓力迫使彈性元件位移，通過傳動機構帶動電刷在電位器上滑動，從而輸出一個隨被測壓力變化的電壓信號。應變式壓力傳感器則利用電阻應變?cè)頊y量壓力，被測壓力迫使彈性元件變形，粘貼在它上面的由電阻應變片組成的電橋?qū)嵌思从须妷狠敵觯撾妷号c被測壓力成正比?；魻柺綁毫鞲衅鹘柚承┌雽?dǎo)體材料的“霍爾效應”進行壓力測量，被測壓力作用下的彈性元件(彈簧管、膜盒、膜片等)拖動霍爾元件在磁場中位移，產生一個正比于被測壓力的霍爾電勢。
