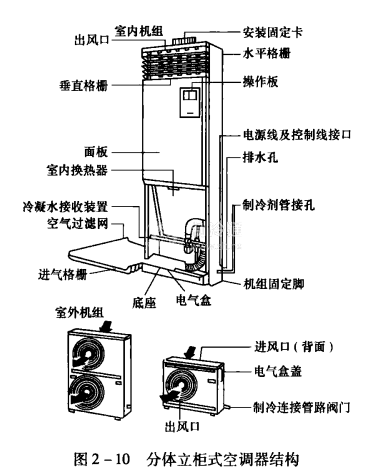

分體立柜式空調器結構如圖2一10所示，它由室內機組和室外機組構成。室內機組為立柜形，正面的上部是出風口，水平和垂直出風格柵，帶有自動搖風裝置;正面的中部為操作控制板;正面的下部為進風格柵，裝有空氣過濾網。室內機組主要由金屬外殼、換熱器、毛細管、冷凝水接收裝置、制冷劑管接孔、排水孔、離心風扇、電氣盒、面板、底座等部件組成。

室外機組為長方盒形，主要由冷凝器、壓縮機、軸流風扇、風扇電動機、電磁換向閥、除霜開關、壓力保護器、制冷劑連接管用高低壓閥門以及電氣盒等組成。室內機組安裝在室內，它由蒸發器、風機、毛細管、控制開關、箱體等構成。室外機組安裝于室外，它主要由冷凝器、風機、箱體等構成。至于壓縮機的安裝位置視具體要求決定，一般情況是將壓縮機和冷凝器安裝在室外，這樣可以減少室內側的噪聲。

分體立柜式空調器制冷系統的工作原理是:空調器制冷時，壓縮機將高沮、高壓的氣態制冷劑排至冷凝器中。軸流風扇吸入室外空氣用來冷卻冷凝器，同時將熱空氣排至室外，這時氣態制冷劑冷凝成為高壓的液體制冷劑，通過室內、外機組的連接管進入毛細管，節流降壓后再進入蒸發器中蒸發，吸收室內空氣中的熱量，室內空氣冷卻降溫后再由離心風扇吹至室內。蒸發器內汽化后的制冷劑氣體，通過室內、外機組的連接管被壓縮機吸入，經壓縮后變成高溫高壓的制冷劑氣體，再排入冷凝器中冷凝放熱，這樣周而復始，循環不息，完成連續的制冷過程。
