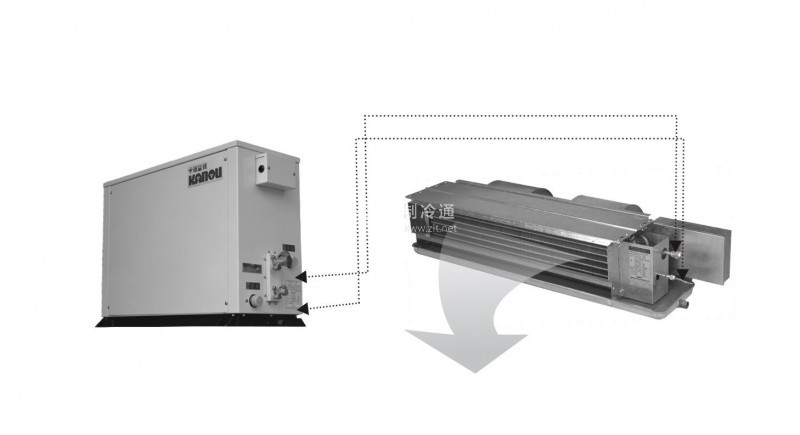

熱泵型分體式空調器室內、外機組結構如圖所示。

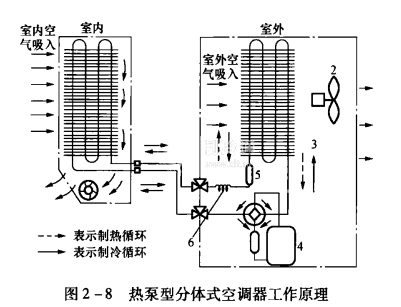

熱泵型分體式空調器工作原理如圖2一8所示，其循環原理與單冷型相同，只是在系統中增加了一個電磁換向閥，用來轉換制冷劑的流向。制冷運行時，從壓縮機出來的高溫高壓氣體排向室外側換熱器，冷凝后經毛細管節流將低溫低壓的R22液體排向室內側，吸收室內熱量;制熱運行時，從壓縮機出來的高溫高壓氣體排向室內側換熱器，使室內溫度升高，而R22在室內被冷凝成液體，經節流后排到室外換熱器，通過吸收室外環境的熱量將液體蒸發成氣體，再進入壓縮機進行下次循環。

熱泵型分體式空調器制冷系統制冷與制熱轉換時的工作過程。制冷工況下制冷劑流向為:壓縮機→消音器→四通換向閥→室外換熱器(冷凝器)→單向閥→干燥過濾器→毛細管→室內換熱器(蒸發器)→緩沖器→四通換向閥→壓縮機。

熱泵(制熱)工況下制冷劑流向為:壓縮機→消音器→四通換向閥→緩沖器→室內換熱器(冷凝器)→單向閥→干燥過濾器→毛細管→室外換熱器(蒸發器)→四通換向閥→壓縮機。

應該注意到，在制冷工況下，由于毛細管、干燥過濾器和單向閥并聯，而毛細管阻力大，它幾乎不通，所以制冷劑只能從單向閥1流過去，到單向閥2時受阻不通，經干燥過濾器2,毛細管2節流進入室內換熱器，此時它為蒸發器，所以室內制冷降溫。

相反，在制熱工況下，單向閥2通，單向閥1不通，制冷劑經毛細管1節流，而進入室外換熱器，此時它為蒸發器，吸收外界熱量，輸送到室內去。
