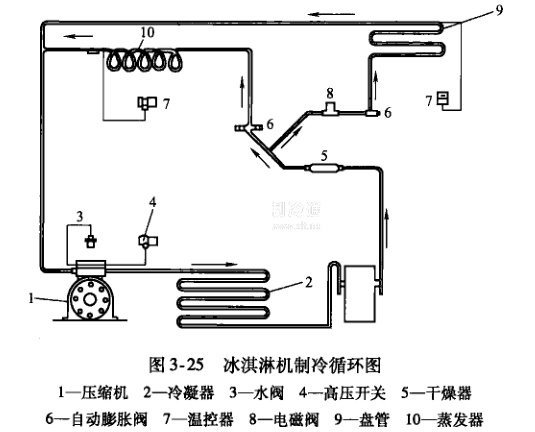

制冷系統由壓縮機、冷凝器、膨脹閥或毛細管、蒸發器等組成，如圖3-25所示。

    冰淇淋機的蒸發器通常制成圓筒形，即為裝置的冷凍缸，用不銹鋼材料制造，臥式安置。通常制成內外壁夾套式，內腔冷卻冰淇淋物料，內外壁間用于制冷劑液體蒸發，并有螺旋導向板引導制冷劑流動。也有在冷凍缸外壁上盤繞銅管組成蒸發器的。不論使用哪種形式，均需在蒸發器外用聚氨酯塑料泡沫成型發泡隔熱。

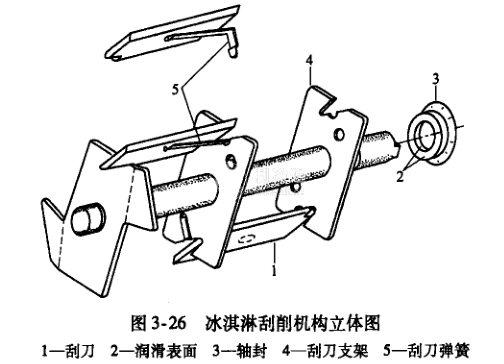

    具有預冷缸的冰淇淋機則需引導制冷劑液體流經預冷缸外壁蒸發。攪拌作用使一部分空氣進入冰淇淋，二氧化碳和空氣的膨脹作用有利于冰淇淋的擠出過程。刮刀清洗之后，必須放歸原處，刮刀之間不可互換，否則不利于冰淇淋機的穩定運行。圖3-26所示為刮削機構的立體圖。刮削機構由刮刀和刮刀支架及驅動軸組成，并作成可拆式的，以便清洗。整個機構安裝在冷凍缸內，由電動機通過帶輪傳動，旋轉速度通常為100r/min左右。
