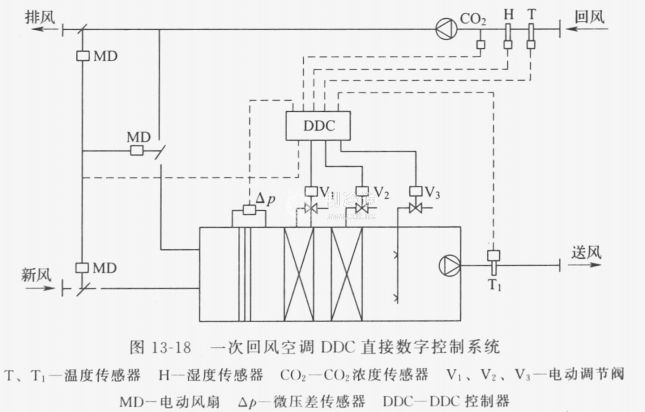

圖13-18為一次回風空調系統的DDC控制。

該系統采用DDC直接數字控制，DDC控制器配有相應環路的控制模塊(計算模塊、邏輯模塊，比例、積分、微分的控制模塊等)和數字量的輸入和輸出，并帶有顯示裝置。

室內溫度控制，由室內回風空氣溫度和送風溫度傳感器發出信號，實現DDC室溫控制和送風溫度補償控制，使室溫在給定范圍內;室內濕度控制，由室內回風空氣濕球傳感器發出信號，實現DDC室內濕度控制，使室內濕度在給定范圍內。

CO2傳感器可以感知室內空氣CO2濃度，通過對CO2濃度的檢測，控制送入室內的最小新風量和排風量，以達到減小新風能耗的目的。Δp微壓差傳感器可以檢測過濾器前后的微壓差或發出報警信號，以判斷是否要清洗或更換過濾器。

DDC控制器也可以事先設置運行模式，如預冷、預熱，值班采暖、供冷，在過渡季可以全新風運行等達到節能的目的。

DDC控制器還可以和建筑物內的中央監控系統連接。中央監控系統可以對各子系統實現中央監督、管理和控制。各子系統的現場控制器可以對供熱、制冷、中調系統，集中冷凍站和各種空調系統進行就地多參數、多回路控制。可以進行現場獨立控制或中央集中控制。
