(1)聚氨酯防潮底漆的配制 聚氨酯防潮底漆稀釋劑按1:0.6質(zhì)量比攪拌均勻，并在4h內(nèi)用完。

(2)聚氨酯預(yù)制塊粘結(jié)劑的配制 固化劑:粘合劑按1:4(質(zhì)量比)攪拌均勻，并在4h內(nèi)用完。

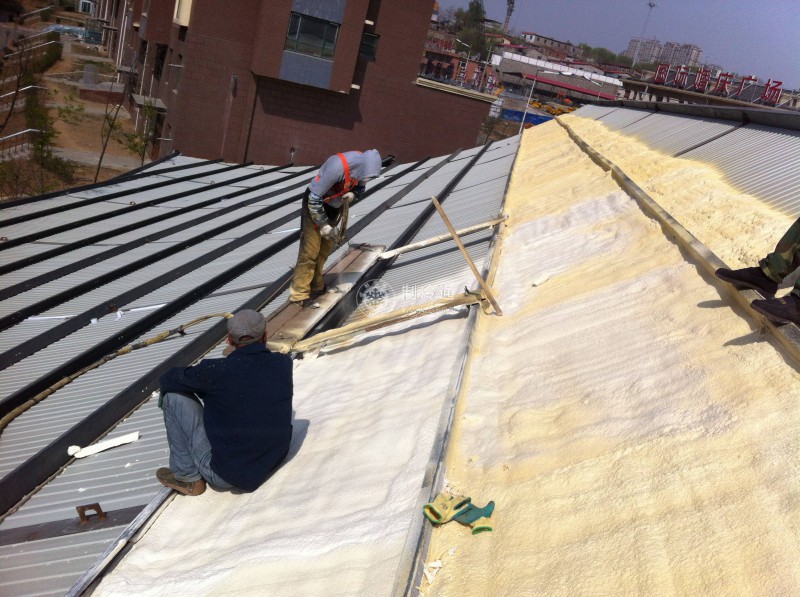

(3)無(wú)溶劑聚氨醋硬泡的配制 聚氨酣白料:聚氨酯黑料按1:1休積比，采用高壓噴涂機(jī)在大于10MPa壓力條件下混合噴出。

(4)聚氨酯界面砂漿的配制 聚氨酯界面劑:中砂:水泥按1:1:1質(zhì)量比用砂漿攪拌機(jī)或手提攪拌器攪拌均勻，其加料順序?yàn)?/span>:先把砂子與水泥混合均勻后再加入界面劑，拌和好的界面砂漿應(yīng)在2h內(nèi)用完。

(5)膠粉聚苯顆粒保溫漿料的配制 由于聚苯顆粒密度小、質(zhì)量輕，配料時(shí)應(yīng)搭設(shè)攪拌棚，所有材料必須在攪拌棚內(nèi)機(jī)械攪拌。攪拌棚的地點(diǎn)應(yīng)選擇背風(fēng)且靠近垂直運(yùn)輸機(jī)械，三側(cè)封閉，一側(cè)作為進(jìn)出料通道，并應(yīng)有頂棚，地面應(yīng)平整堅(jiān)實(shí)。

在配制膠粉聚苯顆粒保溫漿料(或抗裂砂漿)時(shí)，攪拌設(shè)專人專職進(jìn)行，保證各料配比的準(zhǔn)確用量。攪拌質(zhì)量可以通過(guò)觀察混合料可操作性、抗滑墜性、膏料狀態(tài)以及其濕表觀密度等方法判斷。

首先打開(kāi)砂漿攪拌機(jī)，將35~40kg水倒入砂漿攪拌機(jī)內(nèi)(加入的水最以滿足施工和易性為準(zhǔn))，然后倒入一袋25比保溫膠粉料，攪拌3~5min后，再倒入一袋(200L)聚苯顆粒繼續(xù)攪拌3min,直至攪拌均勻后倒出。該漿料應(yīng)隨攪隨用，并在4h內(nèi)用完。

(6)水泥抗裂砂漿的配制 抗裂劑:中砂:水泥按1:3:1(質(zhì)量比)，用砂漿攪拌機(jī)或手提攪拌器攪拌，配制抗裂砂漿加料次序:應(yīng)先加人抗裂劑、中砂攪拌均勻后。再加入水泥繼續(xù)攪拌3min倒出。在抗裂砂漿攪拌時(shí)不得任意加水，所用中細(xì)砂為干砂，并應(yīng)在2h內(nèi)用完。

(7)保溫墻面磚專用粘結(jié)砂漿的配制 保溫墻面磚專用膠液:中細(xì)砂(細(xì)度模數(shù)2.8~2.0):水泥按0.7~0.8:1:1(質(zhì)量比)，用砂漿攪拌機(jī)或手提式攪拌器攪拌，先加入專用膠液、中細(xì)砂攪拌均勻后，再加入水泥繼續(xù)攪拌3min，在粘結(jié)砂漿攪拌時(shí)不得加水，并應(yīng)在配制后2h內(nèi)用完。

(8)面磚勾縫膠的配制 面磚勾縫膠粉:水=4:1(質(zhì)量比)用手提式攪拌器攪拌均勻，并應(yīng)在2h內(nèi)用完。

(9)抗裂柔性耐水膩?zhàn)拥呐渲?nbsp;抗裂柔性膩?zhàn)幽z:抗裂柔性膩?zhàn)臃?/span>=1:2(質(zhì)最比)，用手提攪拌器攪拌均勻后使用，并保證在2h內(nèi)用完。

(10)聚氨酯硬質(zhì)泡沫塑料 甲料(A):乙料(B)=1:1(體積比)
