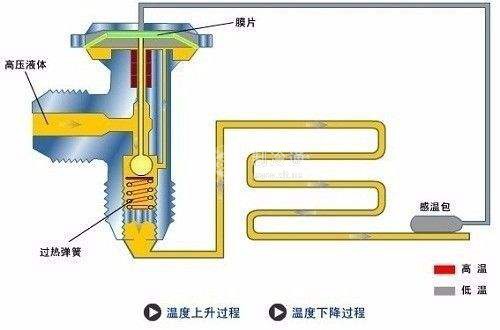

外平衡式熱力膨脹閥與內平衡的區別是有一根外部連接管，將膜片下部的空間蒸發器出口相連接，消除了由于制冷劑在蒸發器中的流動阻力所引起的附加過熱度。對于外平衡式熱力膨脹閥，作用于膜片下方的制冷劑壓力不是節流后蒸發器進口處的壓力P0，而是蒸發器出口處的壓力pc膜片受力平衡時，pg =pc+pw。可見，閥的開啟度不受蒸發器盤管內流動阻力的影響,克服了使用內平衡熱力膨脹間時隨著制冷劑壓力的降低,出口處產生較大的過熱度,從而將降低蒸發器傳熱面積的利用率這一缺點。

外平衡式熱力膨脹閥可以改善蒸發器的工作條件,但結構比較復雜，安裝與調試比較復雜,因此,只有蒸發器的壓力損失較大時才采用外平衡式熱力膨脹閥。

熱力膨脹閥的容量選擇應與制冷系統相匹配，實際應用中，一般要求熱力膨脹閥的容量比蒸發器大200%~30%。熱力膨脹閥安裝前應檢查膨脹閥是否完好，閥體安裝時應垂直安裝，不能傾斜或順倒，安裝位置應盡可能靠近蒸發器，盡可能避免冷量損失。感溫包安裝時要盡量安裝在靠近蒸發器出口的吸氣管上，注意不能安裝在有積存液體的吸氣管處，并做好保溫。安裝外平衡式熱力膨脹閥時，注意外平衡管要安裝在蒸發器出口、感溫包后的壓縮機吸氣管上，注意不能安裝在感溫包前面，連接口應位于吸氣管頂部。
