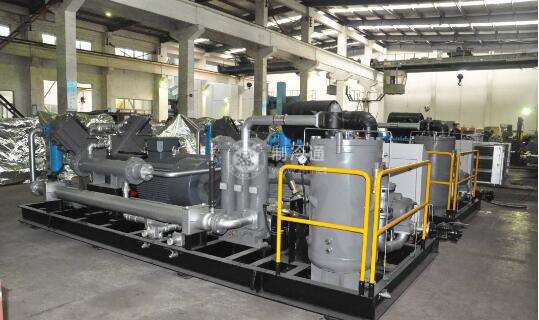

根據中間冷卻器的使用,這種配打有兩種形式:
使用板式換熱器(或者帶盤管的中間冷卻器Closedintercooler,國外稱為閉合式中間冷卻器)過冷供液不完全冷卻的模式。這是國內速凍系統普遍采用的模式,制冷劑從貯液桶出來經過板式換熱器冷卻后節流進入蒸發器。
完全中間冷卻雙級壓縮制冷循環:使用的中間冷卻器沒有冷卻盤管,這種中間冷卻器在國外稱為開放式中間冷卻器(Opened intercooler),使用的供液方式是二次節流供液,從冷凝器出來的制冷劑在中間冷卻器前的膨脹閥第一次節流后進入中間冷卻器,所產生的閃發氣體由高壓級壓縮機從中間冷卻器中抽走;在中間冷卻器內的完全飽和液體在進入蒸發器前的膨脹閥進行二次節流,最后進入蒸發器制冷蒸發。
這種制冷系統與前面的不完全冷卻方式相比,它的優點是制冷劑液體進入蒸發器前是完全飽和液體。溫度也更低,因此制冷效率與其他形式比較也是最好的。而這種供液方式需要對中間冷卻器的分離能力進行計算(在容器介紹中會詳細討論這種計算),我國目前制冷系統的容器選型仍然不夠完善,因此這種做法在我國的速凍系統中并不普遍。
