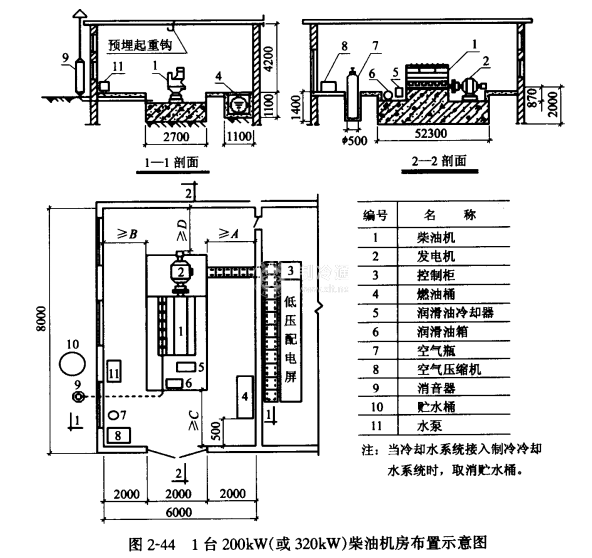

1.圖2-44是1臺200kW(或320kW )柴油發電機房布置示意。該機房與變配電室毗連，柴油發電機控制柜安裝在低壓配電室。圖中的貯水桶供調節水沮用。當冷卻水系統與制冷系統合用時則取消貯水桶。

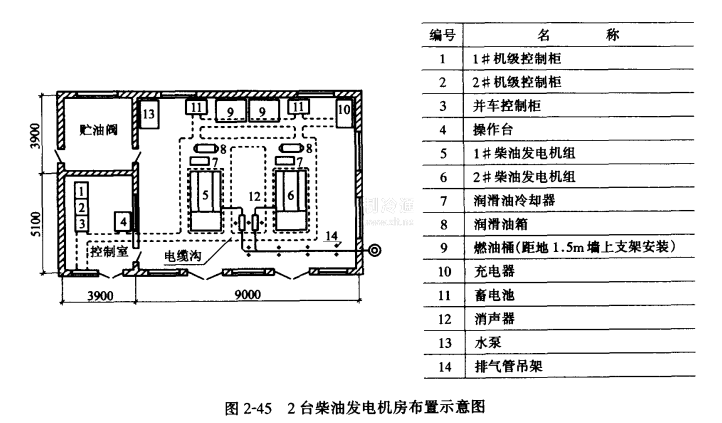

2.圖2-45是二臺320kW柴油發電機房的布置示意。該機房是獨立建筑，設有貯油間和控制室。

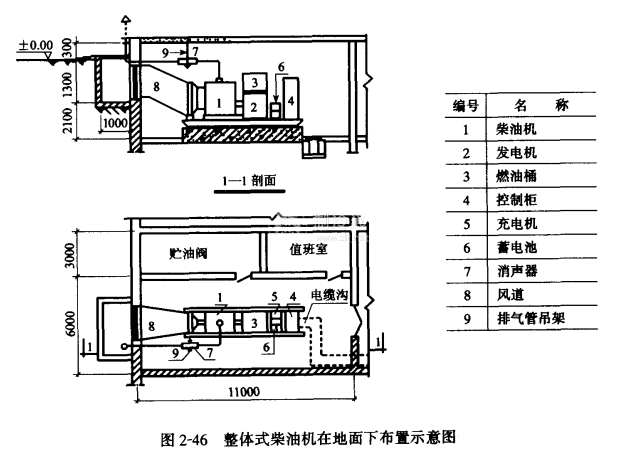

3.圖2-46是柴油發電機房設置在地下室的布置示意。選用整體式機組，只是排氣管引出室外，用開式循環冷卻水。
