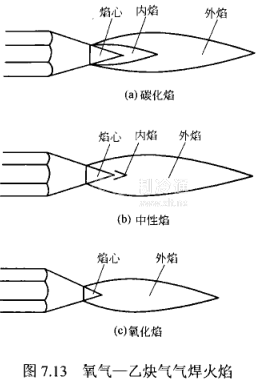

使用氣焊焊接制冷管道時，要根據不同材料的焊件選用不同的氣焊火焰。氧氣-乙炔氣氣焊火焰可分為三類，即碳化焰、中性焰和氧化焰，如圖7.13所示。

(1)碳化焰:氧氣與乙炔氣的體積之比小于1時，其火焰為碳化焰，如圖7.13(a)所示。碳化焰的火焰分三層，焰心的輪廓不清，烽心呈白色，但焰心的外圍帶藍色。內焰為淡白色。外焰特別長，呈橙黃色。碳化焰的溫度為2700℃左右，適于釬焊銅管與鋼管。由于碳化焰中有過剩的乙炔，它可以分解為碳和氧，在焊接時會使焊件金屬滲碳，從而改變焊件金屬的機械性能，使其強度增高，塑性降低。

(2)中性焰:氧氣與乙炔氣的體積之比為1~12時，其火焰為中性焰，見圖7.13(b)，中性焰的火焰也分三層，焰心呈尖錐形，色白而明亮。內灼為藍白色。外焰由里向處逐漸由淡紫色變為橙黃色。中性焰的溫度為3100℃左右，適宣釬焊銅管與銅管、鋼管與鋼管。

(3)氧化焰:氧氣-乙炔氣的體積之比大于1.2時，其火焰為氧化焰，見圖7.13(c)。焰心短而尖，呈青白色，內焰幾乎看不到，外焰也較短，呈藍色，燃燒時有噪聲。氧化焰的溫度在3500℃左右。

氧化焰由于氧氣的含量較多，氧化性很強，容易造成焊件熔化，釬焊處會產生氣孔、夾渣，不適于銅管與鋼管、銅管與鋼管的釬焊。
