PG調速塑封電機，簡稱為PG電機，是單相異步電容運轉電機，通過晶閘管調壓調速的方法來調節轉速。共有2個插頭，1個為線圈供電插頭，1個為霍爾反饋插頭。
晶閘管調速原理
晶閘管調速是用改變晶閘管導通角的方法來改變電機端電壓的波形，從而改變電機端電壓的有效值，達到調速的目的的。
當晶閘管導通角α1=180°時，電機端電壓波形為正弦波，即全導通狀態;當晶閘管導通角α1<180°時，即非全導通狀態，電壓有效值減小;α1越小，導通狀態越少，則電壓有效值越小，所產生的磁場越小，則電機的轉速越低。由以上的分析可知，采用晶閘管調速其電機轉速可連續調節。
工作原理

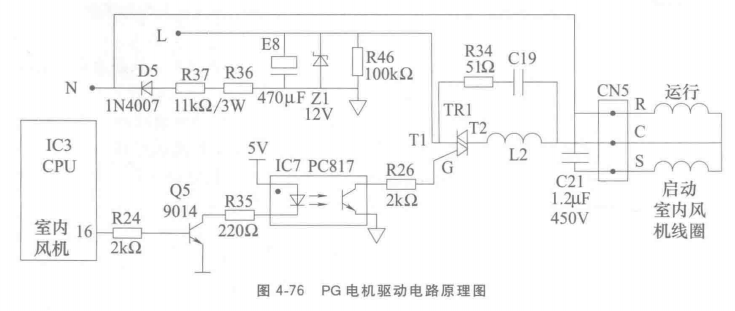

PG電機驅動電路原理圖見圖4-76。
整流二極管D5、降壓電阻R37和R36,濾波電容E8, 12V穩壓二極管Z1和R46組成降壓、整流、濾波、穩壓電路，在電容E8兩端產生直流12V，通過光耦IC7 (PC817)向雙向晶閘管TR1 (BT131)提供門極電壓。
說明:此直流12V取自交流220V，為PG電機驅動電路專用，和室內機主板的直流12V各自相對獨立，2路直流12V電壓的負極也不相通。
CPU?腳為室內風機控制引腳，輸出的驅動信號經電阻R24送至三極管Q5的基極B，Q5放大后送至光耦IC7初級發光二極管的負極，使IC7次級導通，為雙向晶閘管TR1的控制極G提供門極電壓，然后TR1的TI和T2導通，交流電源L端經T1--T2--扼流線圈L2送至PG電機線圈公共端，和交流電源N端構成回路，PG電機轉動，帶動貫流風扇運行，室內機開始吹風。
