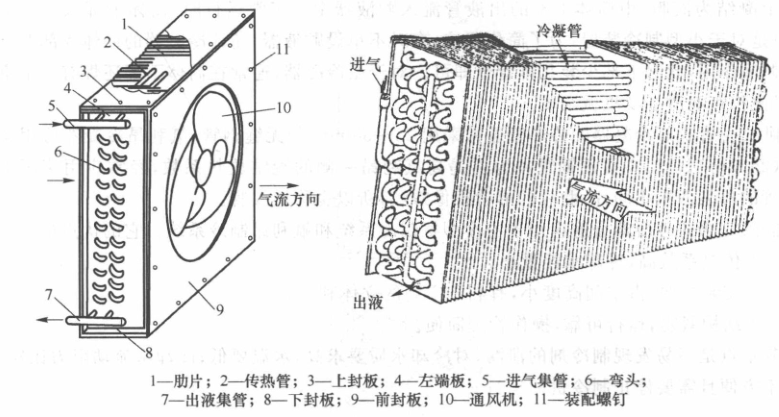

圖2-15所未為強迫對流式冷凝器的結構圖。它由幾組蛇形盤管組成,盤管外加肋片,以增大空氣側換熱面積,同時采用通風機加速空氣的流動。制冷劑蒸氣從上部分配集管進入每根傳熱管中,空氣以2~3mm/s的流速橫向掠過管束,帶走制冷劑的冷凝熱,凝液由蛇管留下，匯于液體集管中,排出冷凝器。沿空氣流動方向,蛇管的排數與風機形式有關,小型冷凝器一般為2~3排,大型冷凝器可以做到4排。蛇管一般用直徑較小的銅管制成。管外肋片多為套片式,多用厚0.2~0.3mm的銅片或鋁片制成,肋間距2~4mm。每根蛇管的長度不宜過長,否則后部被液體充滿,影響換熱效果。

與水冷式冷凝器相比較,風冷式冷凝器唯一的優點是可以不用水而使冷卻系統變得十分簡單。但其初次投資和運行費用均高于水冷式。在夏季室外氣溫比較高(30~35℃)時,冷凝溫度將高達50℃,因此風冷式冷凝器只能應用于氟利昂制冷系統,而且通常是應用于小型裝置,用于供水不便或根本無法供水的場合。不過目前國外由于水資源緊張以及水處理費用昌貴,已大量采用風冷式冷凝器,并用于大型制冷裝置。

在全年運行的制冷裝置中采用風冷式冷凝器,為避免冬季因氣溫過低而造成冷凝壓力過低,由此造成膨脹閥前后壓差不足而致使蒸發器缺液,可采用減少風量或停止風機、風機變頻等措施彌補。
