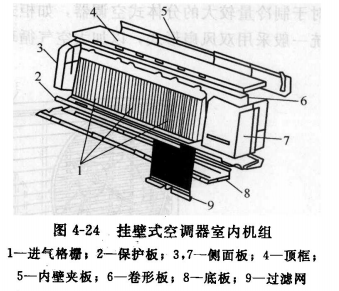

室內機組結構 分體掛壁式空調器的室內機組結構如圖4-24所示，主要由換熱器、貫流風扇及電動機、自動風向系統、排水系統和殼體等組成。

a.換熱器(盤管位于格柵的后面，圖中未顯示出來)用于冷卻(或加熱)室內空氣。

b.貫流風扇及電動機用于完成室內空氣的循環。與窗式空調器離心風扇相比，貫流風扇葉片數目多，轉速低，因而在保持總送風量不變的情況下，噪聲有明顯降低。

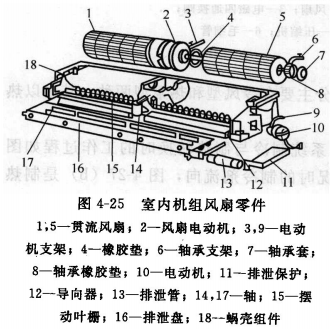

c.自動風向系統又稱搖風機構，它是為使空調器向室內送風均勻、舒適而設置的。室內機組配置自動上下擺動的送風百葉，由一臺微型電動機帶動并由微電腦進行控制。導向器(導流葉片)可按左、中和右三個方向對風向手動調整，以滿足舒適性的需要。圖4-25為室內風扇及搖風機構的結構圖。

d.排水系統用于將空調制冷運行時，室內換熱器(此時為蒸發器)上的冷凝水通過排水管排向室外適當位置。

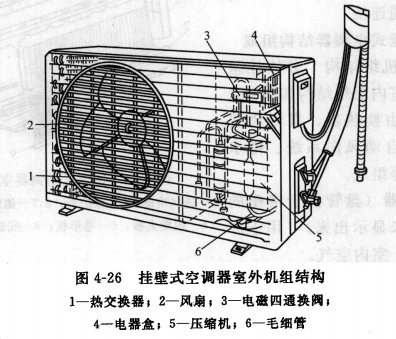

室外機組結構 分體掛壁式空調器的室外機組如圖4-26所示，主要包括全封閉式壓縮機、室外換熱器、四通換向閥、毛細管、軸流風扇及電動機等。在室外機組側面管路上有兩個閥，一個是兩通閥和室內機的液管(細的一種)連接，另一個是三通閥和室內機的氣管(粗的一種)連接，三通閥中有一個維修口可以抽真空和充灌制冷劑等。由于分體掛壁式空調器的制冷量一般在1860-3750W之間，容量小，故其室外機組均為單個風扇類型。對于制冷量較大的分體式空調器，如柜式空調器，其室外機組的空氣循環系統一般采用雙風扇形式，以加大空氣循環里。
