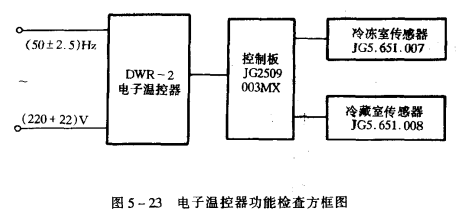

電子溫控器進行功能檢查的方框圖如圖5一23所示。將控制板和傳感器連接好(即對接相應插頭座S2和XP2, XS3和XP3 ),然后再和DWR一2電子溫控器連好,連接關系如圖中所示。用(50士2.5)Hr,單相(220 + 22) V的交流電源供電。
1、一般功能檢查 一接通電源(下同),“速凍”開關置于斷開位置。冷藏室傳感器接入控制板,控制板“制冷”LED亮,且“壓縮機”指示燈亮(如延時9分鐘左右,亦屬正常)。如斷開冷藏室傳感器,則“LED”,及“壓縮機”指示燈滅,當冷凍室傳感器接入控制板,控制板“-12"“-18",“-24”LED則滅;如斷開冷凍室傳感器,則“-12”,“-18”“-24”LED都亮。
2、控溫電壓檢查 將溫控電位器調節柄從左端調至右端,用DT一86()三用表測量溫控電位器電壓URP一2應為(1.45±0.1)V至(2.02±0.1)V,且連續變化。
3、感溫電壓檢查 用DT一860三用表測量顯示電路電壓:UN3一2應為(1.36 ± 0. 1) V, UN3一9應為(1.66±0.1)V,UN3一13應為(1.96±0.1)V。
4、濟南壓縮機停機延時保護功能檢查 將“速冷”開關置于斷開位置,斷開冷藏室傳感器,且用SJ9一1電子秒表開始計時,同時將冷藏室傳感器接入控制板,到“制冷”LED亮(壓縮機指示燈亮),記時終止,記時時間應為(9±2)分鐘。
5、常開功能檢查 將“速冷”開關置于接通位置,斷開電源后,重新接通電源,“制冷”LED和“壓縮機”指示燈應立即亮;經過(5±1)分鐘,將“速凍”開關置于斷開位置,“制冷”LED和“壓縮機”指示燈應立即亮;經過(5±1)分鐘,將“速凍”開關置于斷開位置,“制冷”LED和“壓縮機”指示燈應立即滅。
