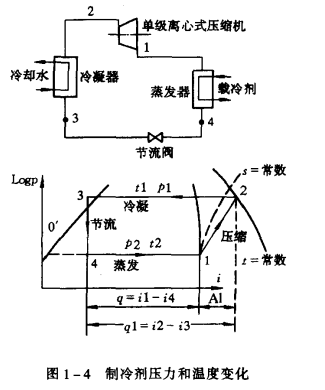

單級離心式壓縮制冷循環在logP-1圖上的表示見圖1-4。經過節流閥節流后的低壓制冷劑(圖1-4為點4狀態)進入蒸發器，吸收了由冷凍水、冷凍鹽水等帶入的熱量而沸騰汽化，使冷凍水的溫度下降至所需值，從而達到制冷目的。汽化了的低壓制冷劑在進入壓縮機之前，經過汽液分離器分離液滴后(點1狀態)被壓縮機吸入，經過離心式壓縮機壓縮后，其壓力和溫度均增加而達到壓縮終了狀態點2，然后進入冷凝器中被冷卻水帶走了熱盤，冷凝至點3的液體狀態，液態制冷劑自冷凝器下部節流至蒸發器側的浮球閥室。浮球閥室的液面與蒸發器內的液面相同，液態制冷劑通過閥孔節流降壓達到點4狀態，流入蒸發器的下部蒸發。如此不斷循環達到連續制冷的目的。在logP-1圖上，1—2是壓縮過程,2一3是冷凝過程，4一1是蒸發過程，整個循環中制冷劑的壓力和溫度變化如圖1一4所示。這是以R-11為制冷劑的單級離心式制冷機，當蒸發溫度為4℃，冷凝溫度為38℃時制冷劑的溫度、壓力變化圖。
