除霜定時器：霜定時器由時鐘電動機驅動，通過齒輪箱減速并傳動到凸輪機構和一組觸點，A、B、C、D為定時器的接線端子，其結構如圖3-62所示。除霜定時器的動作原理如圖3-63所示。圖3-63(a)表示除霜結束時定時器的狀態，雙金屬片除霜溫控器的觸點斷開，切斷除霜加熱器的電路，此時壓縮機電動機的電路還未接通。當定時器的凸輪再道時針旋轉一個很小的角度時(時間約為2min)，就可到達到如圖3-63(b)所示的位置，此時壓縮機電動機電路接通，即蒸發器除霜加熱器停止工作約2min后，壓縮機又開始了下一個周期的運轉。

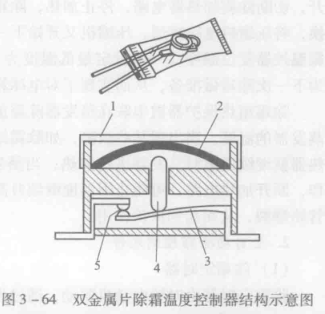

除霜溫度控制器：該溫度控制器卡裝在翅片管式蒸發器上，直接感受蒸發器表面溫度，當雙金屬片溫度為13℃±3℃時，由于變形而使觸點跳開，當溫度降至-5℃左右時，雙金屬片復位使觸點接觸，接通除霜加熱器的電路。其結構如圖3-64所示。

(3)除霜加熱器：該加熱器為管狀電熱器件，加熱元件是封裝在鍍鎳銅管中的電熱絲，銅管與電熱絲之間填充絕緣粉。加熱器功率一般為124~134W，它安裝在翅片管蒸發器的翅片下邊或直接插入運片中，用以對蒸發器表面霜層進行加熱而除霜。

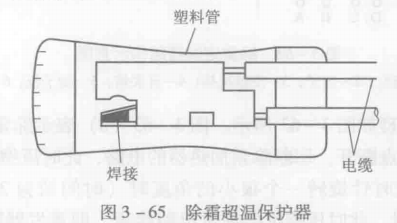

(4)除霜超溫保護器：它由封裝在塑料外殼中的超熱熔斷合金構成，串聯在蒸發器加熱電路中，可直接感受蒸發器表面的溫度變化。一般設定的斷開溫度為65℃~70℃，用于當除霜溫度控制器失靈時斷開除霜加熱器電路，以防止蒸發器表面溫度連續升高。該保護器為一次性使用裝置，一旦出現故障應更換新品，其結構如圖3-65所示。
