熱交換器

(1)冷凝器。家用空調器通常采用風冷翅片式冷凝器，外形如圖5-42所示，它由紫銅管和鋁合金肋片組成。為了提高換熱系數，常將鋁箔沖出各種形狀，再經機械脹管，使鋁稍與冷凝管緊緊相接，它具有體積小，重量輕，換熱表面積大、熱效率高等優點。

(2)蒸發器。空調器采用翅片盤管式蒸發器，其結構與冷凝器基本相同，如圖5-42所示。

空調器的通風裝置

空調器的通風裝置主要部件有室內側的離心風扇、室外側的排風軸流風扇及送風百葉、風向調節閥板、回風格柵等，空調器的通風裝置如圖5-43所示。

在窗式空調器中，送風扇與排風扇同在一個軸上由電動機帶動。室內的空氣被送風風扇的吸入端吸入，經過空氣過濾器濾除空氣中的灰塵、雜質后，由風扇送至蒸發器冷卻，然后被風幣吹至送風百葉風口，送入室內。送風風向可以調節，百葉風口分兩層，內層是季直百葉，外層是水平百葉。風扇電動機根據使用的電源電壓不同，分為單相和三相兩種。單相電動機為異步感應電動機，它要求運轉平穩、曲聲低、振動小、效率高，轉速能按高、中、低三擋或高、低二擋調節。風肩電動機主要由轉子、定子、端蓋、軸和軸承組成，軸比一般電動機要長，并從前后兩端伸出，軸和承多采用冶金含油軸承，噪聲比滾動軸承低，但磨損后噪聲增大。

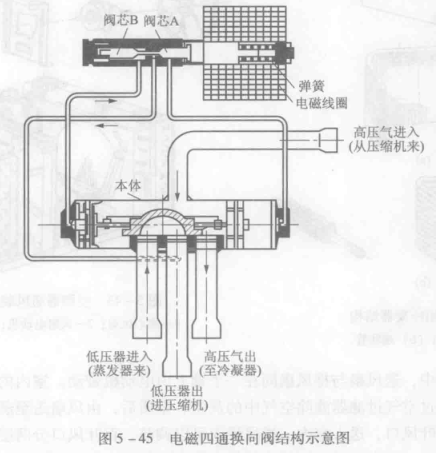

室外側的排風風扇將從空調器兩側百葉窗處的空氣吸入，經過冷凝器時起到風冷降溫作用，然后由軸流風扇排至室外。空調器的離心風扇的微電動機如圖5-44所示。送風用的離心風扇為多葉低噪聲風扇，葉輪材質主要采用ABS工程塑料或鋁材兩種，排風扇的風扇均采用軸流風扇，軸流風扇的葉片大多采用ABS工程塑料注塑成型，也有采用鋁材壓制或鍍鋅薄鋼板。
