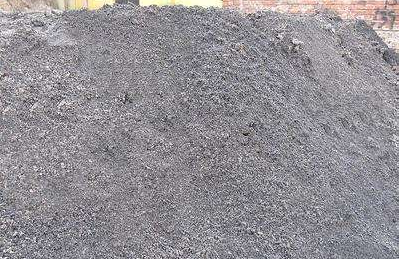

3.爐渣 爐渣的容重為660 ~ 1000kg/m3 ,干燥狀態(tài)的熱導(dǎo)率測(cè)定值為0.17~0.29W/(K·m), 設(shè)計(jì)采用值為0.29~0.41W/(K·m)。使用時(shí)應(yīng)將爐渣過(guò)篩,選用粒徑為10~15毫米的,其最大重量吸水率不超過(guò) 13% ,含硫量不超過(guò) 2% ,最好在露天堆放3 ~ 4個(gè)月,通過(guò)曝曬，使其硫化物揮發(fā)掉, 苛性石灰中和后再使用。否則, 苛性石灰在消化時(shí)體積增大,會(huì)破壞隔熱構(gòu)造。經(jīng)篩選、干燥的爐渣應(yīng)妥善堆放,以免吸水受潮。爐渣因熱導(dǎo)率大,用量較多,運(yùn)輸?shù)谶x保管均困難 ,因此,在濟(jì)南低溫速凍冷藏庫(kù)中已漸淘汰,一般只用于高溫庫(kù)地坪。

4 .泡沫玻璃 泡泊玻璃是采用玻璃纖維下腳料或平板玻璃磨成粉狀與發(fā)泡劑(石墨、碳黑等)混合后,經(jīng)烘干在發(fā)泡爐內(nèi)發(fā)泡再緩慢退火而成。其容重約為150 ~ 220kg/m3。它除熱導(dǎo)率低(約為0.042W/(K·m)以外,主要優(yōu)點(diǎn)還在于空隙完全閉封,體積吸水率在0.2%以下,機(jī)械強(qiáng)度高 ,抗壓強(qiáng)度為0.539~1.568MPa,抗折強(qiáng)度為0.49~0.98MPa,并能適應(yīng)-420℃~270℃的溫度變化范圍。它既能承重 ,又能隔熱防潮。所以,泡沫玻璃是冷庫(kù)建筑領(lǐng)域里最佳材料之一。因其產(chǎn)量少、價(jià)格高、故很少采用。

5.泡沫混凝土 泡沫混凝土是水和水泥加泡沫劑(一般為水膠、松香及碳酸鉀的混合物)制成。其優(yōu)點(diǎn)是抗壓強(qiáng)度高 (一般為0.588MPa) ,抗凍性、耐久性、耐火性都比較好。缺點(diǎn)是吸濕性大,易受潮,故砌筑泡沫混凝土?xí)r應(yīng)用瀝青。泡沫混凝土的容重為300 ~ 500kg/m3 ,熱導(dǎo)率為0.07 ~ 0.16W/(Km)。
