電阻式濕度調節器是利用氯化鋰等某些金屬鹽吸濕后其阻抗發生變化來測定空氣的濕度。

（1）氧化鋰濕敏元件。氯化鋰濕敏元件是在聚四氟乙燃基片上繞兩根互相平行的金屬絲，組成一對電極,表面涂一層聚乙烯醇與氯化鋰混合溶液做感混膜,氯化鋰涂層阻值變化由兩電極反映出來。當空氣中的相對濕度增高時,氯化鋰涂層從空氣中吸收水分,其阻值隨之變?。划?dāng)空氣相對濕度減小時,氯化鋰涂層向空氣中放出水分,其阻值隨之變大。在一定的空氣相對濕度下,氯化鋰涂層所含水分是一定的,其電阻值也與之相對應。

氯化鋰濕敏元件結構簡單,體積小、反應快且精度高。但每個測頭量程窄,長時間使用后，濕敏元件還會產生老化剝落等問題。

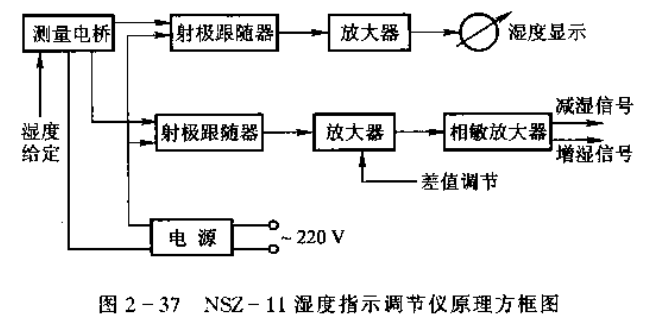

（2）NSZ-11型電阻式濕度指示調節儀。NSZ-11型電阻式濕度指示調節儀是利用氯化鋰濕敏元件測量空氣的相對濕度的。儀表可以遠距離濕度顯示并發出濕度雙位調節信號,與增濕機構和減濕機構相配合,對濕度進行雙位調節。該儀表原理方框圖如圖2-37所示。

氯化鋰濕敏元件作為測量橋路的一個橋臂,當空氣濕度達到給定值時,測量橋路輸出訊號為零;當空氣相對濕度偏離給定值時,氯化鋰濕敏元件阻值的變化破壞了電橋的平衡，使測量橋路有電信號輸出。該電信號經射極跟隨器阻抗變換,交流放大器放大、整流后送給濕度指示儀表。經電橋檢測出的濕度信號,同時經另一路射極跟隨器阻抗變換、交流放大器放大、送到相敏放大器去控制繼電器動作,使相應的增濕或減濕機構運行,實現濕度的自動控制。

儀表面板上設置了給定旋鈕和差值范圍調節旋鈕,用以調節儀表的給定值和幅差。
