硬聚氯乙烯板回形直管卷制成形工藝若不符合工藝標準，將使回形直管的橢圓度增大。

首先，將電熱箱的溫度保持在130~150℃之間，等溫度穩定后，將下好料的板材放入電熱箱內加熱。操作時，必須使板材整個表面均勻受熱，加熱的時間應當根據板材厚度決定。

當板材被加熱到柔軟狀態時，從電熱箱內取出，將板材放在墊有帆布的木模中卷成圓管，如圖4-19所示。等完全冷卻后，將管取出。

帆布的一端用鐵皮板條釘于木模上，另一端釘在地板上。在卷管時，應當把帆布拉緊，把塑料板放入對齊后，再滾木模卷管。

木模是用紅松木料做成空心的圓管，其外徑等于風管的內徑，其長度應當比風管長度略長100mm。一般風管按照板寬下料，板寬為900mm時，木模長度可為1000mm。

塑料風管的圓弧均勻與否，基本上取決子木模，所以木模外表應光滑，圓弧應正確，有條件可以用車床車圓，砂紙打光。

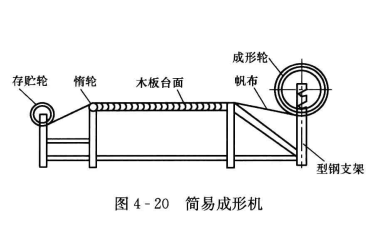

圓形直管加熱成形除了采用手工操作的木模法外，還可采用簡易的圓形直管成形機進行加熱成形。當板材加熱到呈柔軟狀態后，可以從電熱箱取出放到圖4-20所示的成形機臺面上，手搖成形輪將塑料板卷入帆布輪中，然后再用壓縮空氣強行冷卻后將成形后的塑料管從成形機上取出。
