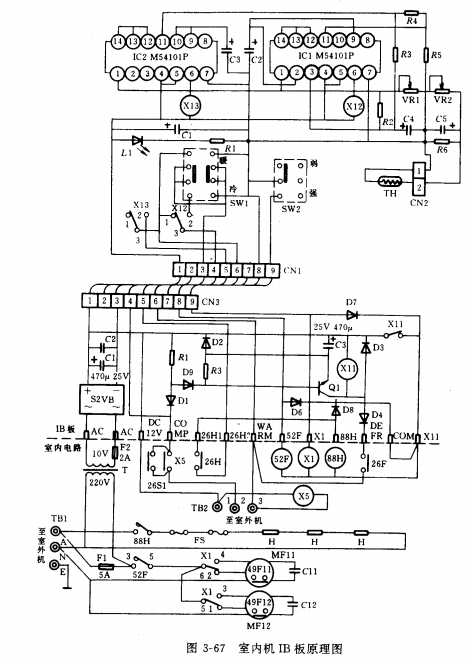

3-67是室內機IB板電原理圖。交流220V電壓經保險Fl是N接線端送到變壓器T的初級,次級輸出交流10V,經過S2VB整流和C1濾波后,供給IB板12V直流電源。當空調器制冷運行時,運轉切換開關SW1置于“COOL”(冷)的位置,發光二極管L1指示空調器運轉。同時,電磁接觸器52F通電吸合,52F的觸點3、5接通室內風機MF11和MF12的電源;若把送風切換開關SW2置于“HIGH”(強)的位置,電磁接觸器X1通電,X1的5、3和6、4觸點閉合,室內風扇MF11和MF12進行強風運行;若把SW2置于“LOW”(弱)位置,接觸器X1不動作,X1的5、1和6、2觸點閉合,則風扇MF11和MF12按照弱風運行。IB控制板內的電子溫控電路由IC1和IC2(M54101P)及外圍元件組成,調整操作板上的溫度控制電位器VR1可設定室內溫度。TH為熱敏電阻,由于TH對溫度異常敏感,它隨著室內溫度的變化而明顯改變電阻值,故將其與調整電位器VR1連接在電路中,通過IC1和IC2對其信號進行放大,并且輸出控制指令。當室溫上升后,溫控電路IC1的6腳輸出低電平,壓縮機控制輔助繼電器X12吸合,X12的觸點3、2閉合,這時IB板的DC12V端與COMP端送出制冷控制信號到接線端TB2 的1、2端,并通過控制電纜送到室外機組。當室溫下降并且低于VR1的設定溫度時,IC1的6腳則由低電平變?yōu)楦唠娖?/span>,繼電器X12釋放,其觸點3、2脫開,TB2的1、2間無控制信號,室外壓縮機停止運轉。若溫度上升,電路又重復上述制冷過程。
