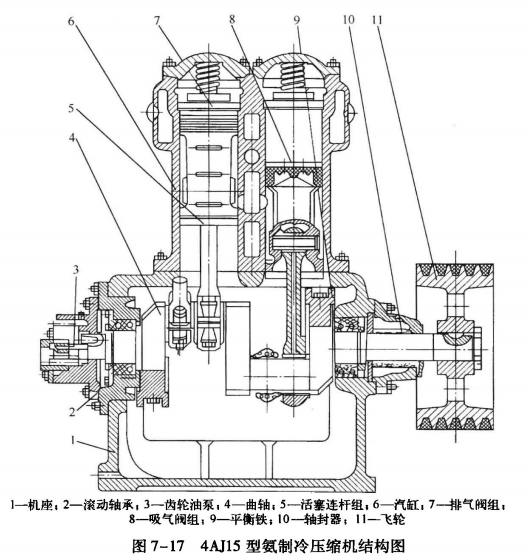

如圖7-17所示為4AJ15型氨制冷壓縮機結構圖。4AJ15型壓縮機是立式單作用、順流式氨制冷壓縮機，屬于老系列產品，其裝配程序如下:

1、將曲軸組合件，利用專用工具夾具把曲柄撐好，然后將曲軸輕輕敲進曲軸箱機座孔中，旋緊螺母(有的制冷壓縮機沒有)，再裝上平衡鐵及保險墊片，并用螺絲刀將平衡鐵上緊，彎曲保險墊片，旋轉曲軸，以輕快為宜。

2、用400號或600號金剛砂將排氣閥座和汽缸上端口平面對研，作好記號，表面粗糙度達到10μm。然后用煤油清洗擦凈表面，將雙頭螺栓一頭涂上白油漆埋下，放上汽缸平面與機座之間的墊圈，把汽缸裝上，旋緊螺母。

3、活塞銷孔用鉸刀(三角刮刀)把孔鉸準，與活塞銷配合應符合浮動式配合要求，同時清理修整活塞環槽。

4、將活塞放在冷凍油中加熱之后取出，把活塞銷對準連桿小頭與活塞的三孔，用木榔頭輕拍進活塞銷，同時裝上活塞銷兩端彈簧圈，裝好后的連桿活塞應能自由轉動。

5、將活塞連桿組用煤油洗凈后，把汽缸內表面和活塞外表面涂上冷凍油，把曲軸銷旋到上面對準所裝活塞連桿的汽缸，用專用工具把活塞連桿吊入，并確定位置不要把軸瓦碰壞。帶上下軸瓦，穿上連桿螺釘，旋緊冕形螺母。檢查間隙，安裝皮帶飛輪，旋轉曲軸，松快為宜，記下號碼。
