渦流管制冷常用于工作服的冷卻,解決在封閉空間內工作的工人防護服的降溫或加熱。渦流管是一種奇特的制冷裝置,它利用壓縮空氣產生低溫,同時也產生熱空氣。例如 21℃ ,0.8MPa的高壓空氣進入渦流管后,可以調整到一半氣流冷到-34℃ ,而另一半氣流熱到33℃。

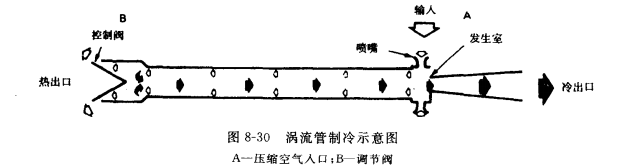

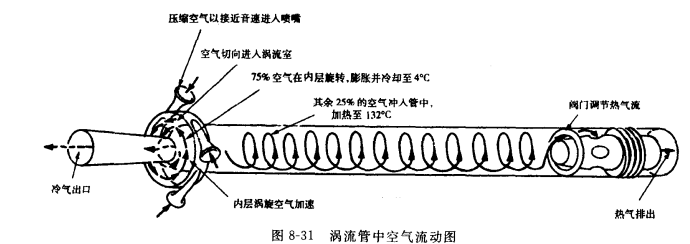

圖8-30是渦流管制冷的示意圖。高壓氣體從A端進人,流經許多小噴嘴時,原來的壓頭有所降低。氣體膨脹后,接近音速 ,如圖8-31所示。

噴嘴的布置使氣流沿切向射入渦流室的內側邊緣,然后像螺旋線那樣旋轉。熱端的調節交可以調節熱氣和冷氣的流量比。調 節閥開度決定多少氣體從熱端流出,多少氣體從冷端流出。

有兩股旋轉氣流通過渦流室。外層的氣旋流向熱端出口,內層的氣旋流向冷端出口。在該 過程中,中心部分的氣流溫度很低,從渦流管冷端孔口流出后就可用來制冷。
